江苏半导体厂有机废气治理收集装置验收完毕，半导体指常温下导电性能介于导体与绝缘体之间的材料。半导体在集成电路、消费电子、通信系统、光伏发电、照明、大功率电源转换等领域都有应用，如二极管就是采用半导体制作的器件。
半导体行业废气排放具有排气量大、排放浓度小的特点。挥发性有机废气主要来源于光刻、显影、刻蚀及扩散等工序，在这些工序中要用有机溶液（如异丙醇对晶片表面进行清洗，其挥发产生的废气是有机废气的来源之一；同时，在光刻、刻蚀等过程中使用的光阻剂（光刻胶）中含有易挥发的有机溶剂，如醋酸丁酯等在晶片处理过程中也要挥发到大气中，是有机废气产生的又一来源。半导体制造工艺中使用的清洗剂、显影剂、光刻胶、蚀刻液等溶剂中含有大量有机物成分。在工艺过程中，这些有机溶剂大部分通过挥发成为废气排放。

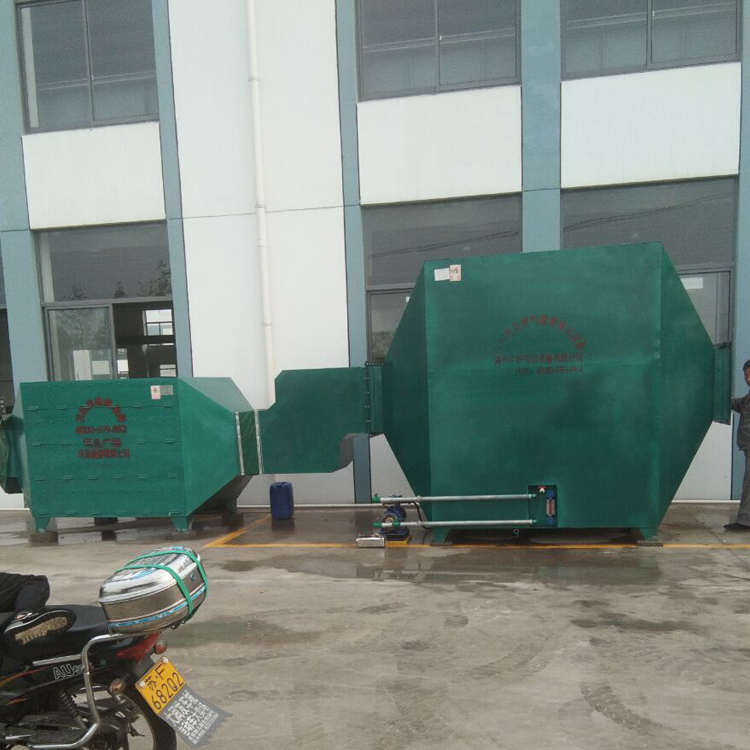

我公司刚刚在江苏南京竣工一个半导体废气处理工程，我们在该厂两个车间分别安装了
废气处理设备一套和
车间除尘设备一组。现在先介绍半导体厂废气处理方法。
电子厂废气处理方法：
（1）预处理阶段：一般采用喷淋塔先对废气进行预处理，去除粉尘以及易溶于水的有害气体。
（2）主要处理阶段：在此阶段，比较常见而有效方法有：UV光解，生物过滤分解，焚烧和催化燃烧等。
这几种方式各有优劣，根据大多数电子厂废气的情况，在这里我们主要推荐和介绍活性炭浓缩+蓄热式催化燃烧系统去除VOCs气体的方案。这里只是简单的介绍废气处理方法的一种，如果您想让我们做方案我们会为您详细介绍，欢迎来我公司考察。
